Katı Hal Bağlantısının Bilimi

Geleneksel ergitme birleştirme yöntemleri (Lazer, Direnç, Lehimleme) malzemeleri eritmek için yoğun termal enerjiye dayanır. Bakır (Cu) ve Alüminyum (Al)'a uygulandığında, bu ergime İntermetalik Bileşiklerin (IMC'ler) oluşumunu tetikler—mekanik ömrü ve elektriksel güvenilirliği azaltan sert, gevrek katmanlar.

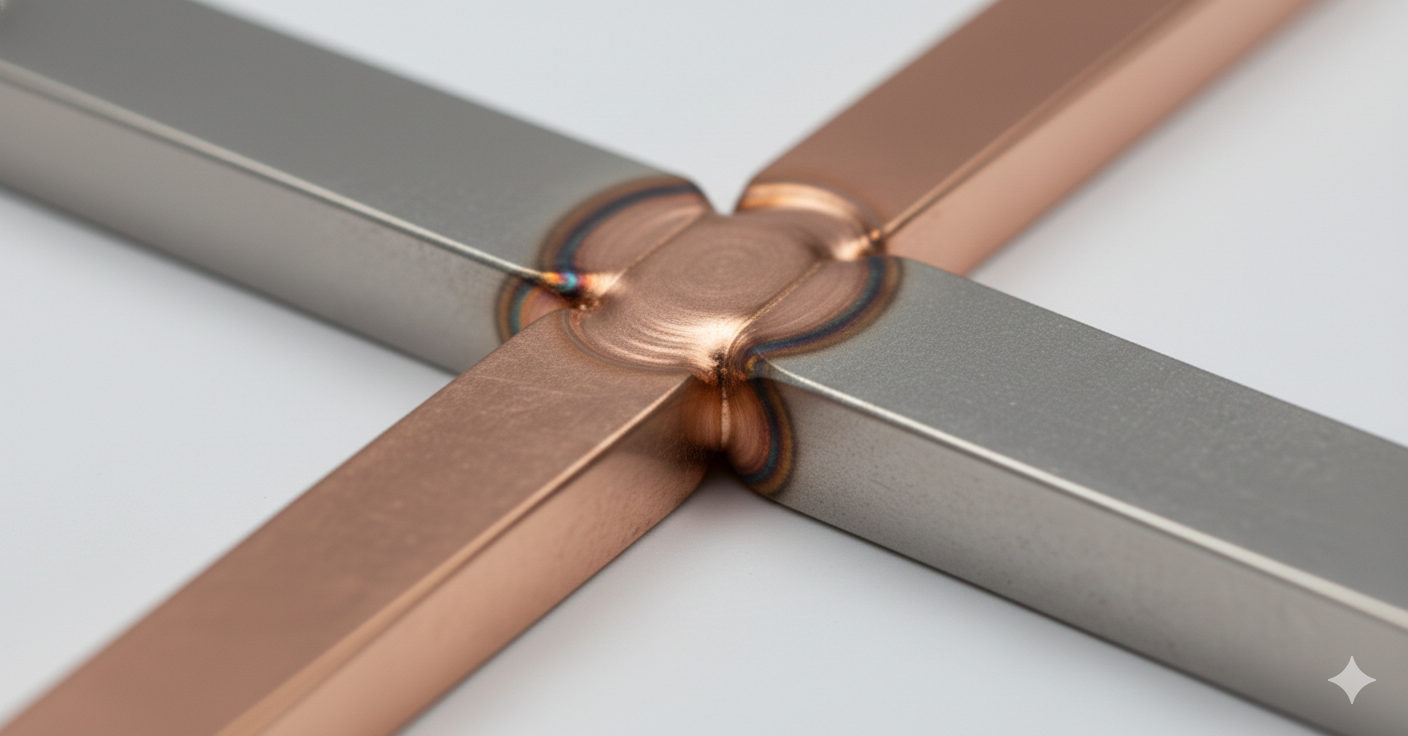

Ultrasonik sürecimiz eritmeden metalurjik bir bağ oluşturur. Yüksek frekanslı sürtünme, yüzey oksitlerini bozar ve atomik seviyede kafes difüzyonunu başlatarak IMC büyümesini ortadan kaldırır ve minimum termal etkiyle saf metal-metal teması sağlar.

Geleneksel Süreçler Neden Sıklıkla Başarısız Olur?

İki metalden oluşan baralar ağırlığı ve maliyeti azaltır, ancak geleneksel yöntemlerle ısı uygulandığında ölümcül mühendislik engelleri ortaya çıkarır:

• İntermetalik Gevrekliği: Erime noktalarındaki fark, kontrol edilemeyen ötektik reaksiyonlara yol açarak bağlantıların araç titreşimleri ve termal döngüler altında çatlamaya eğilimli olmasına neden olur.

• Yalıtkan Oksitler: Alüminyumun oksit tabakası kalıcı bir yalıtkandır. Ergitme yöntemleri bu oksitleri hapsederek tehlikeli termal kaçak risklerine ve yüksek temas direncine yol açar.

• Termal Uyumsuzluk: Bakırın yüksek iletkenliği enerjiyi çeker, alüminyum tarafının kaynak sırasında eğrilmesine veya yanmasına neden olarak tutarsız bağlantı kalitesiyle sonuçlanır.

Kritik Uygulama Senaryoları

Ultrasonik ekipmanımız erime noktası farklılıklarına duyarlı olmadığından, aşağıdakiler için tercih edilen seçenektir:

• Elektrikli Araç Batarya Paketleri: Çok katmanlı bakır folyoların kalın alüminyum baralara kaynağı — kesel ve prizmatik hücre ara bağlantıları için mükemmeldir.

• Güç Elektroniği: Hassas IGBT veya MOSFET'lere termal hasar vermeden bakır terminallerin alüminyum soğutuculara bağlanması.

• Yüksek Gerilim Kablajları: Örgülü bakır tellerin alüminyum terminallere güvenli şekilde sıkıştırılması ve kaynağı ile güvenilir yüksek gerilim bağlantıları.

Performans Kıyaslamaları
